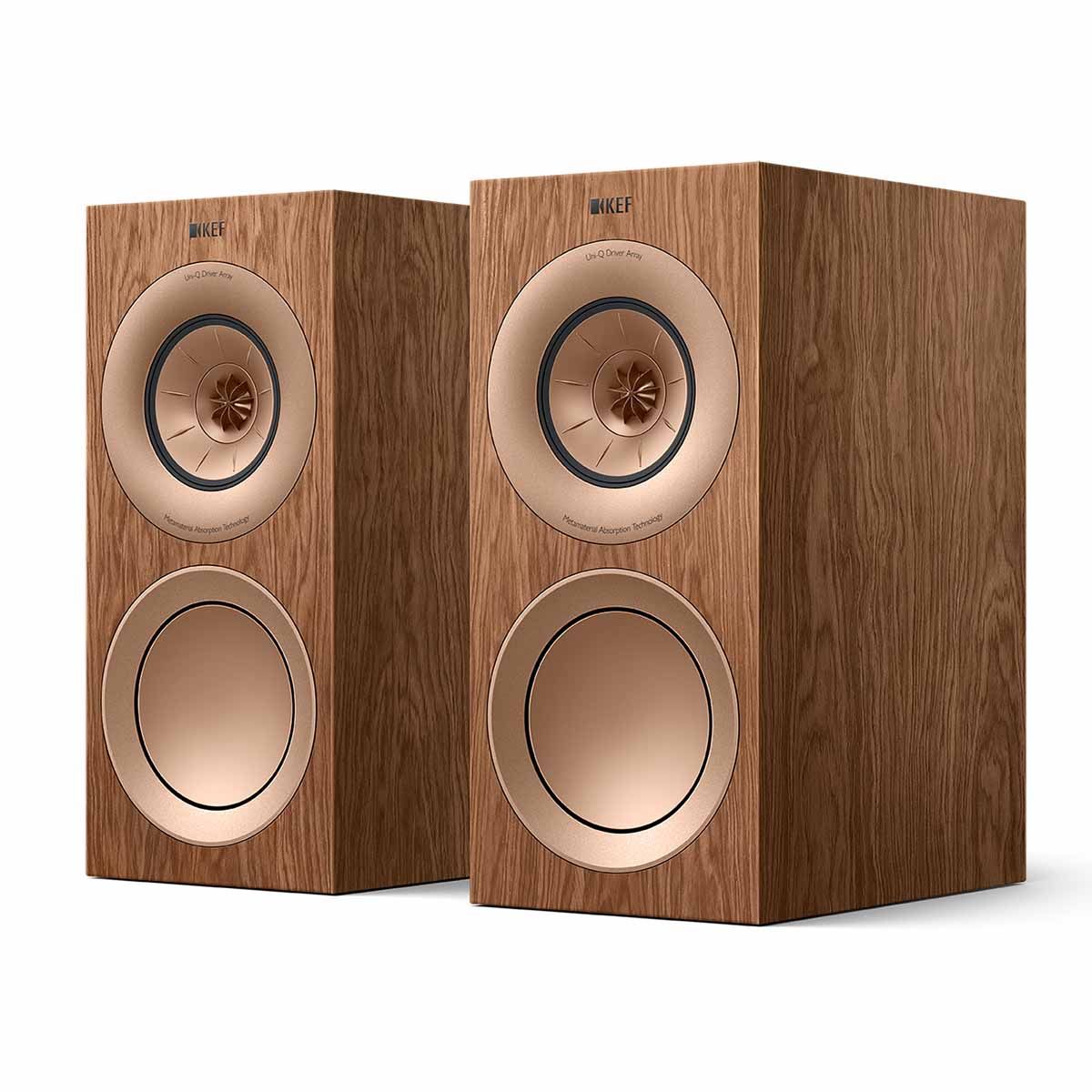

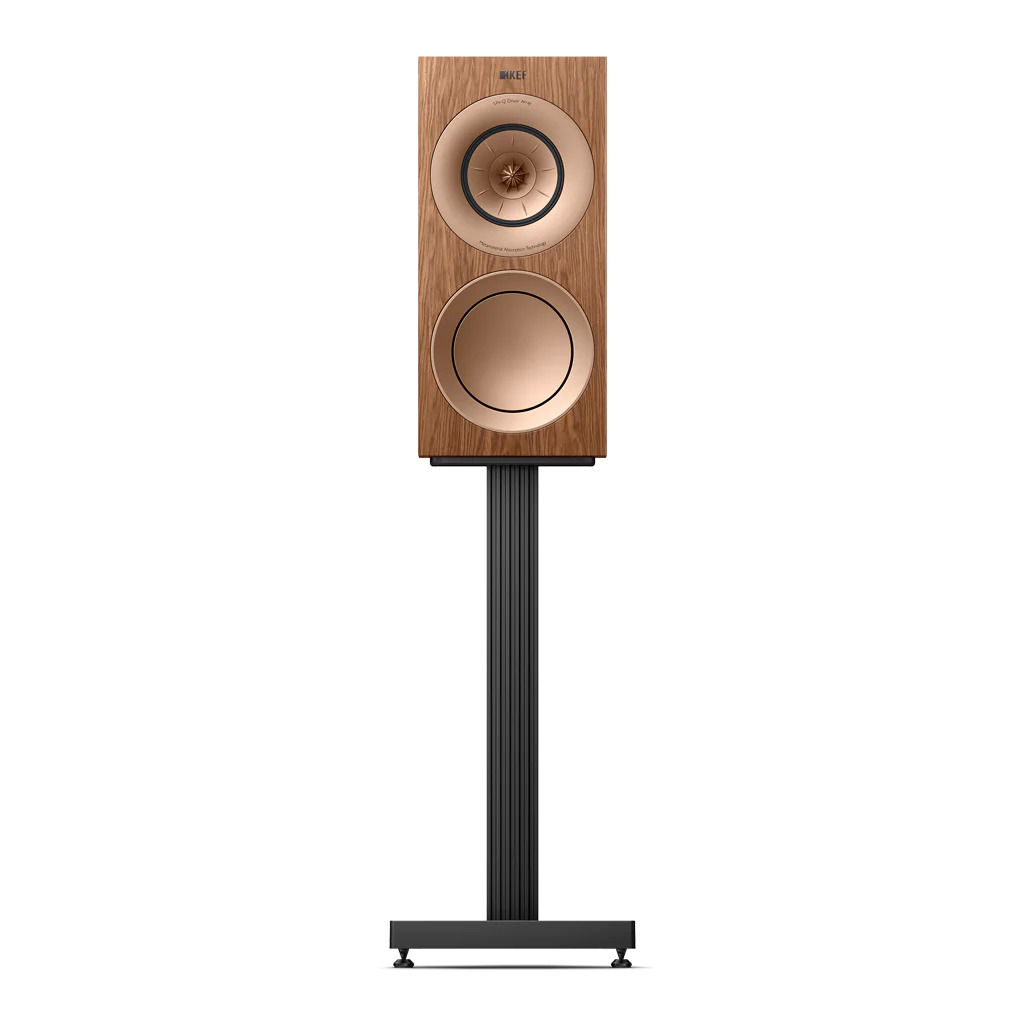

KEF R3 Meta, walnut

KEF R3 Meta, является 3-х полосной, полочной акустической системой из обновлённой серии R с Метаматериалом.
Сочетая в себе алюминиевый низкочастотный динамик диаметром 165 мм, а также динамик Uni-Q 12-го поколения, состоящий из среднечастотного динамика диаметром 125 мм и 25 мм алюминиевого купольного твитера, KEF R3 Meta превосходит все ожидания  как во время прослушивания музыки так и просмотра фильмов.

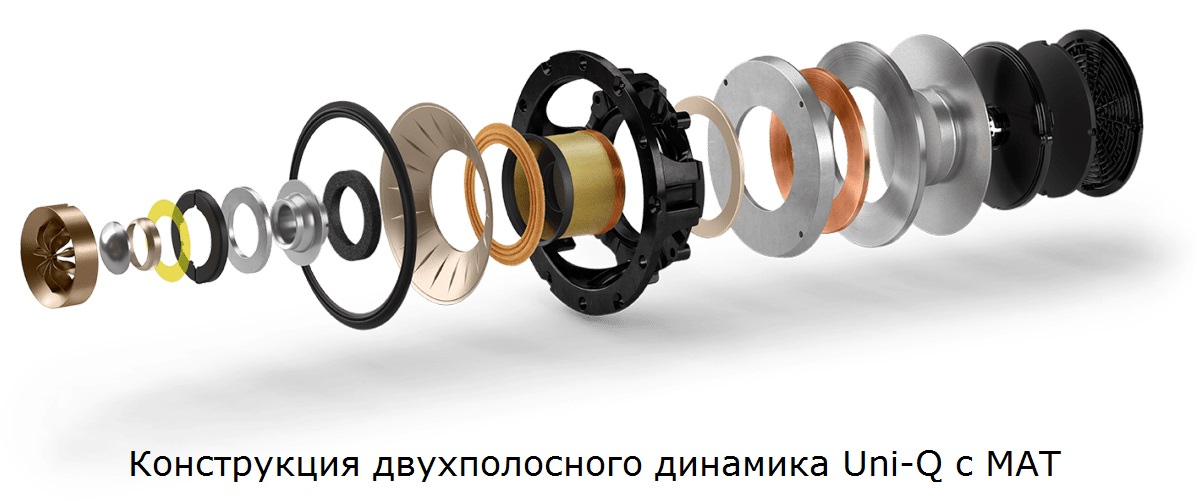

Динамик Uni-Q 12 поколения
Фирменный динамик Uni-Q 12 поколения оснащён новой магнитной системой для улучшения звучания на средних частотах. Новая структура и с диском MAT (Metamaterial Absorption Technology), расположенным позади динамика и поглощающим обратное излучение,  позволяют избавиться от резонансов, в результате чего высокие частоты стали более мягкими, прозрачными и детальными.

Метаматериалы
Метаматериалы наиболее известны в сфере оптики, где могут быть созданы синтетические материалы, обладающие свойствами, которые нельзя обнаружить в природе. Например, основной материал может быть пропитан материалом другой плотности, так что показатель преломления изменится по всему материалу. Из этого следует, что такие вещи, как плоские линзы, могут быть изготовлены намного проще, чем шлифовка стекла до нужной формы.
Термин «мета» с тех пор получил общее описание любого материала, который проявляет характеристики, чуждые твердой форме. В данном случае пластику ABS придали форму почти идеального широкополосного абсорбера.

Конструкция абсорбера стала совместным проектом KEF и AMG (Acoustic Metamaterials Group). С помощью профессора Пинг Шэна (всемирно известного эксперта по метаматериалам) AMG вывела математическое выражение между спектром поглощения объекта и физической реализацией: она должна иметь минимальную толщину размером 1/10 от длины волны на самой низкой частоте (620 Гц в данном случае).

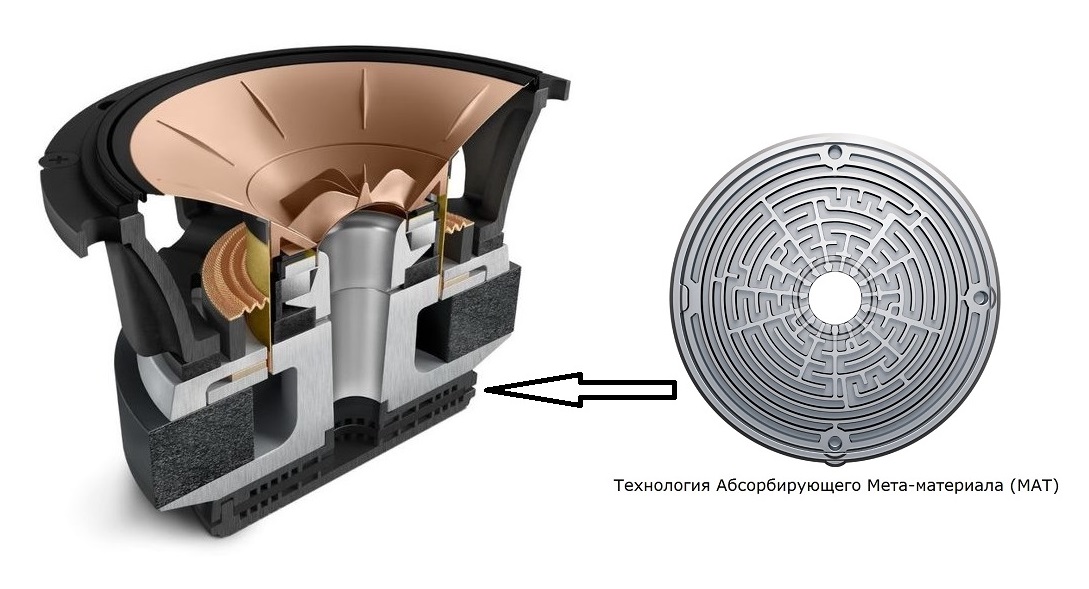

Технология абсорбирующего метаматериала для твитера.
Её суть в том, что позади твитера устанавливается круглая пластина с рельефным лабиринтом, изготовленная из особого метаматериала. Конструкция заимствована у акустического абсорбера для помещения, поскольку в его основе лежат резонаторы с 1/4 длины волны звука. 15 отдельных сегментов-трубок, которые по форме похожи на лабиринты, сложены в форме диска. У абсорбера присутствует два слоя, то есть в сумме получается всего 30 таких трубок, каждая из которых настроена на поглощение звука на определенной частоте.
У каждой такой трубки очень высокая добротность, что означает высокое поглощение в очень узкой полосе. Единственное демпфирование, при котором энергия рассеивается, происходит за счет трения между воздухом, движущимся в трубках, и по стенкам трубок. Конструкция разработана таким образом, что при объединении эффектов всех трубок поглощение равномерно распределено на широкий диапазон.

Соединение абсорбера с куполом твитера
Абсорбер находится в задней части драйвера Uni-Q™ и соединен с куполом твитера слегка сужающимся коническим каналом, который действует как волновод. Этот волновод проходит через центральные полюса как драйвера твитера, так и НЧ/СЧ-драйвера. В данной модели была полностью изменена конструкция магнитной системы твитера: для правильной работы воздуховода был расширен диаметр канала.
Небольшое количество абсорбирующего материала помещается в канал, благодаря чему получается двойной эффект: уменьшение количества пульсаций на высоких частотах и точная настройка изгиба спектра поглощения.

Конструкция магнитной системы.
В дополнение к модификации магнитной системы твитера (расширенный диаметр воздуховода), были внесены и другие изменения, чтобы обеспечить более стабильную работу звуковой катушки.
Одним из основных изменений является разница в размерах воздуховода - в 2,5 раза больше, чем у предыдущей версии, что увеличивает объем воздуха, доступного для твитера.
Это означает, что как можно больше звука с задней стороны купола направляется в абсорбер из метаматериала, а также снижает нелинейные искажения, вызванные изменениями давления воздуха сзади твитера.

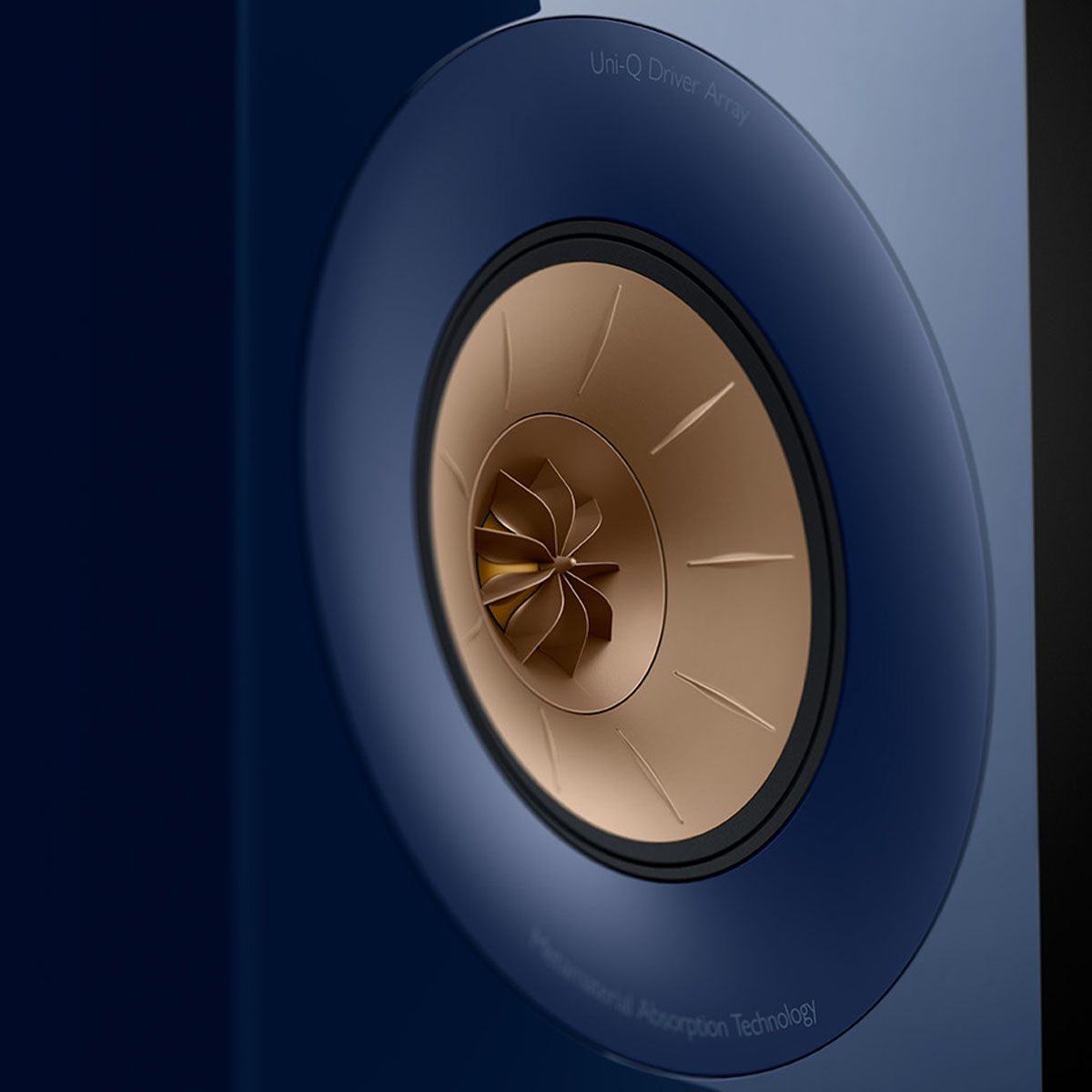

Shadow Flare
Чистое и прозрачное звучание
Как и в других акустических системах KEF, СЧ-диафрагма модуля Uni-Q выполняет функции своеобразного волновода для высоких частот, но в моделях новой R-серии в дополнение к этому применена специальная кольцевая накладка Shadow Flare: она радикально снижает влияние дифракционных эффектов, возникающих на краях корпуса колонки. В результате звучание акустической системы становится гораздо более чистым и прозрачным.

Низкочастотные динамики
Глубокий, быстрый, артикулированный бас
В новой серии R Meta используются НЧ-динамики, которые позволили добиться высокого качества воспроизведения баса при использовании диффузоров меньшего диаметра. Это позволило сделать фронтальные панели колонок более узкими, в соответствии с современными трендами в дизайне.
Новые НЧ-динамики имеют больший ход, оснащены приводной системой с низкими искажениями и диафрагмами с повышенной жёсткостью. В результате колонки новой серии R воспроизводят глубокий, мощный, быстрый и артикулированный бас.

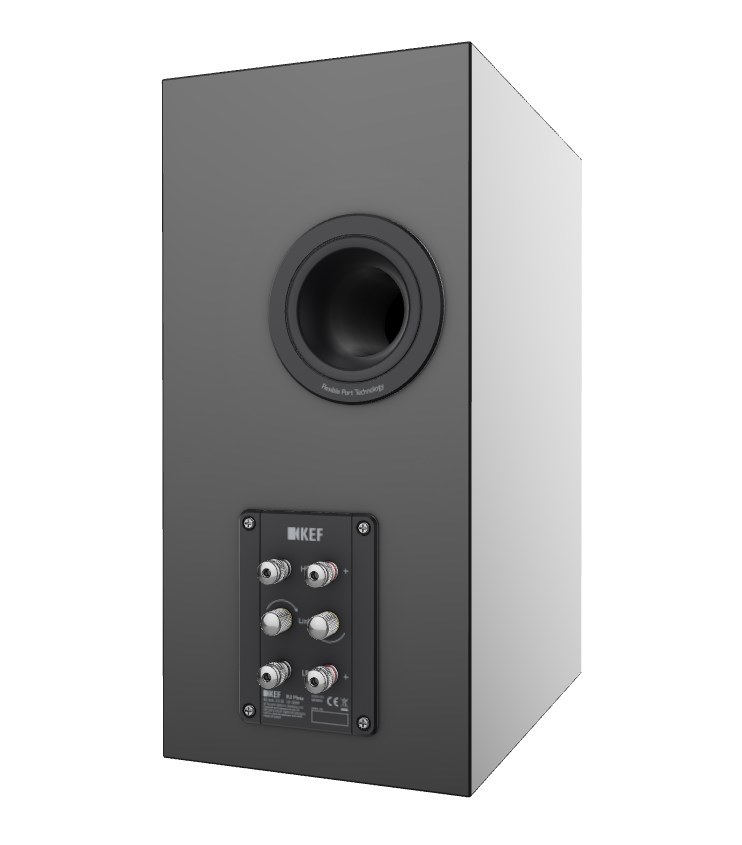

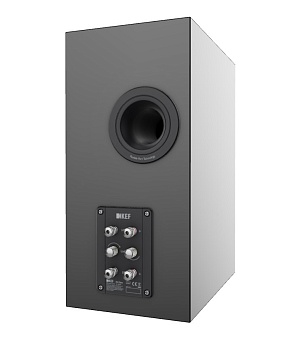

Конструкция фазоинвертора
Внушительный бас без резонансных шумов
Как известно, фазоинверторное акустическое оформление позволяет достигать более низких частот, но часто создает проблемы из-за турбулентных шумов и резонансов порта, которые обычно «вылезают» в среднечастотный диапазон. Поэтому перед инженерами KEF встала новая задача — нивелировать слабые места фазоинверторной конструкции, сохранив её положительные стороны.
Чтобы найти решение, исследовательский отдел KEF с помощью методов вычислительной аэродинамики и FEA (метод конечных элементов) проверили множество вариантов фазоинверторных систем и остановились на оригинальной конструкции.
Порт имеет раструбы специального профиля на обоих концах, что устраняет завихрения воздушного потока и уменьшает поперечные резонансы. Стенки трубы выполнены из гибкого материала для борьбы с продольными резонансами порта.

Система внутренних распорок
Решение проблемы нежелательных вибраций
В новой серии R Meta используется система внутренних распорок Constrained Layer Damping, которая предусматривает дополнительное демпфирование точек крепления распорок к стенкам корпуса колонки. Этот метод позволяет эффективно гасить нежелательные вибрации.
