Matrix Audio Element X2, silver

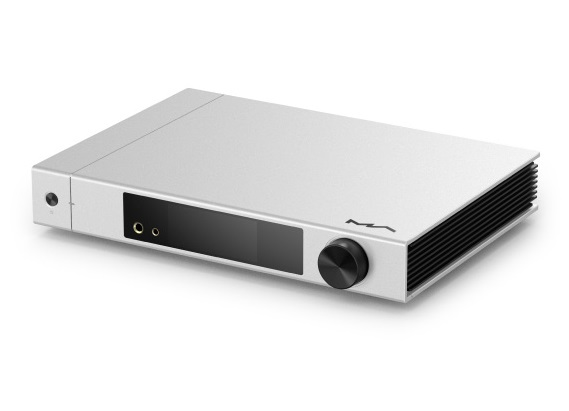

Matrix Audio Element X2 флагман серии  – это и сетевой проигрыватель, и ЦАП, и предусилитель, и усилитель для наушников в одном корпусе. Встроенный проигрыватель реализован на четырёхядерном ARM процессоре. В новой модели экран увеличился до 90 мм и стал сенсорным. Такое решение существенно облегчает взаимодействие с аппаратом. На передней панели аппарата имеется два выхода для наушников: джек 6,35 мм и балансный разъём Pentaconn 4.4 мм. Ещё в конструкции добавился линейный вход.

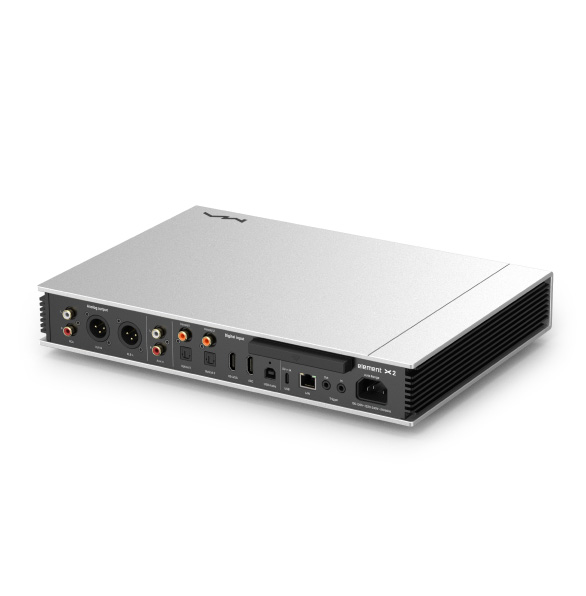

В части коммутации, появился разъем HDMI с возвратным аудиоканалом и гигабитная проводная сеть. Поддерживается AirPlay 2, присутствуют Tidal, Spotify и Qobuz.

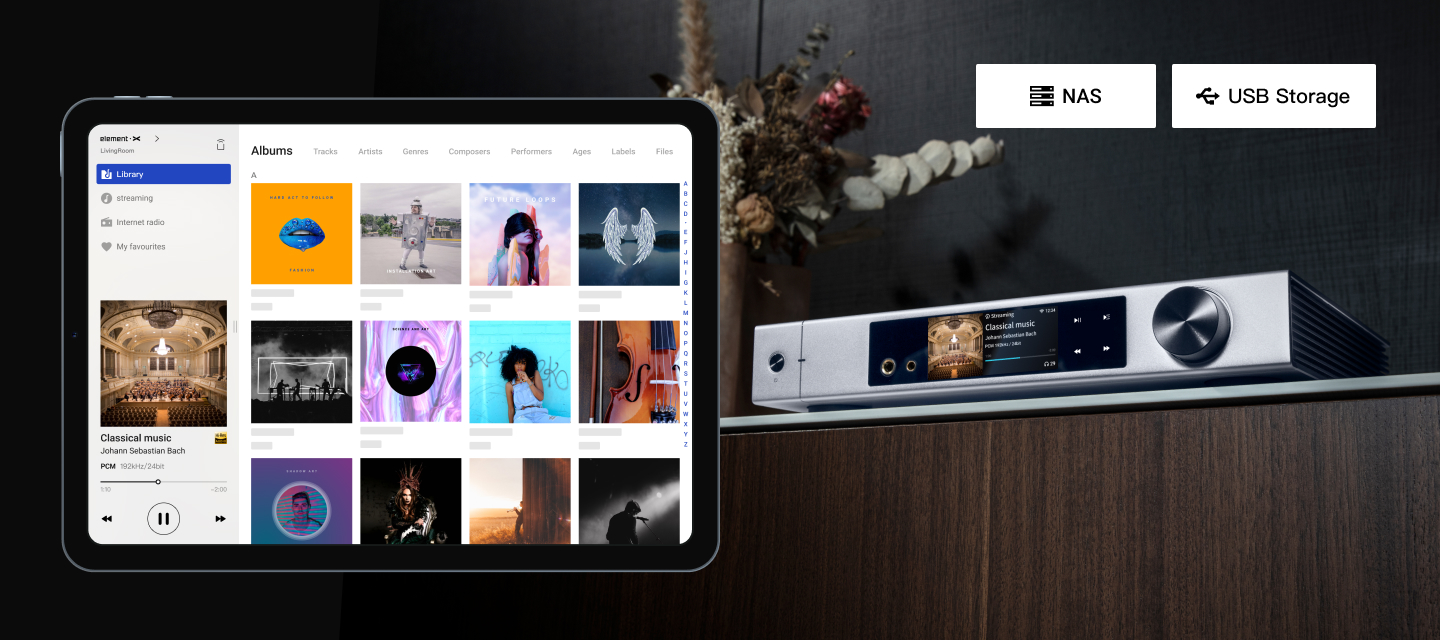

Программное обеспечение разработано компанией Matrix Audio и базируется на ОС Linux. Element M2 способен проигрывать файлы по сети c NAS и с локальных дисков, подключенных через USB порты на задней панели устройства. Он поддерживает работу с основными форматами музыкальных файлов и осуществляет поддержку записей PCM (до 768 кГц) и DSD (до DSD512).

Element X2 применяет современную технологию декодирования MQA, что позволяет ему проигрывать музыку из различных стриминг-сервисов в максимально возможном качестве.

Порт IIS-LVDS реализован на стандартном 19-контактном разъёме HDMI. Для передачи данных IIS используется 4 набора дифференциальных сигналов LVDS. Поддерживается входной сигнал PCM до 32 бит / 768 кГц и DSD до 1 бит / 22.4 МГц.

Встроенный ЦАП реализован на топовом чипе компании ESS – ES9038 PRO, низкошумном LDO ES9311 и на одном из самых лучших клок-генераторов Crystek CCHD-950. USB – на чипе от XMOS XU216.

Отельного упоминания достоин и регулятор громкости в Element X2. Он реализован по гибридной технологии: релейный аналоговый регулятор громкости совмещен с цифровым регулятором, вшитым в микросхему цапа. Подобное решение позволяет обеспечить высокое качество звучания и сохранить точность цифровой регулировки громкости.

Предусилитель в Element X2 позволяет использовать устройство с отдельным усилителем мощности или активными колонками. Коэффициент усиления также поддается регулировке.

Усилитель для наушников в Element X2 базируется на использовании операционных усилителей LME49600. Усилитель для наушников четырехканальный, он может работать с наушниками через балансный разъём Pentaconn 4.4 мм и небалансный выход 6,35 мм.

Питанию устройства уделено столь же повышенное внимание. Внутри используется сделанный на заказ трансформатор Noratel и конденсаторы Nichicon. Линейные LDO, несколько отдельных источников питания и четырехслойная PCB плата также позволяют максимально улучшить качество звучания.

Так как разные материалы обладают разной частотой резонанса, было принято решение реализовать в Element X2 идею двойного корпуса. Для создания внутренней части была использована штамповка, изгиб гальванизированного листа с ребрами укрепления. В результате корпус получился очень крепким. Внешняя часть корпуса сделана из алюминия. Его толщина - 4 мм. Подобная реализация привела к снижению влияния резонанса на качество звучания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Процессор: NXP i.MX 6Quad 4x Cortex-A9 @1.2 GH
Микросхема ЦАП: ES9038PRO
Тактовый генератор: Crystek CCHD-950

Вход AUX - 2 RCA

RCA
Соотношение сигнал/шум: > -106 дБ A-взвешенное
КНИ+шум: < 0.0025% при 1 кГц, <0.0030% при 20 Гц – 20 кГц
Частотный диапазон: 20 Гц – 20 кГц ± 0.07 -3 дБ при 43 кГц
Перекрёстные помехи: > -102 дБ
Входной уровень: 2.1 В RMS @ 0 дБ

Цифровые входы:
Коаксиальный и оптический:
PCM 16 – 24 бит / 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц
DSD 2.8 МГц (DoP)

IIS (I²S):
PCM 16 – 32 бит / 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц, 352.8 кГц, 384 кГц, 705.6 кГц, 768 кГц
DSD 2.8 МГц, 5.6 МГц, 11.2 МГц (DoP)
DSD 2.8 МГц, 5.6 МГц, 11.2 МГц, 22.4 МГц (Native)

USB-аудио:
PCM 16 – 24 бит / 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц, 352.8 кГц, 384 кГц, 705.6 кГц, 768 кГц
MQA 16 – 24 бит / 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц, 352.8 кГц, 384 кГц
DSD 2.8 МГц, 5.6 МГц, 11.2 МГц (DoP)
DSD 2.8 МГц, 5.6 МГц, 11.2 МГц, 22.4 МГц (Native)

HDMI ARC:
PCM 16 – 24 бит / 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц

Аналоговые выходы:
XLR
Соотношение сигнал/шум: > -131 дБ A-взвешенное
КНИ+шум: < 0.00012% при 1 кГц, < 0.00020% при 20 Гц – 20 кГц
Частотный диапазон: 20 Гц – 20 кГц ± 0.05 (-3 дБ при 85 кГц)
Перекрёстные помехи: > -146 дБ
Выходной уровень: 4.5 В RMS @ 0 дБ, 15.8 В RMS @ +10 дБ

RCA
Соотношение сигнал/шум: > -125 дБ A-взвешенное
КНИ+шум: < 0.00012% при 1 кГц, <0.00020% при 20 Гц – 20 кГц
Частотный диапазон: 20 Гц – 20 кГц ± 0.05 (-3 дБ при 85 кГц)
Перекрёстные помехи: > -137 дБ
Выходной уровень: 2.2 В RMS @ 0 дБ, 7.5 В RMS @ +10 дБ

Выход на наушники:
4.4 мм балансный
Соотношение сигнал/шум: > -119 дБ A-взвешенное
КНИ+шум: < 0.00055% при 20 Гц – 20 кГц (4 В RMS)
Частотный диапазон: 20 Гц – 20 кГц ± 0.1 (-3 дБ при 85 кГц)
Выходное сопротивление: < 12 Ом
Выходная мощность: 2600 мВт при 33 Ом, 1100 мВт при 300 Ом, 580 мВт при 600 Ом, 1% THD
Усиление: +18 дБ – +28 дБ

6.35 мм небалансный
Соотношение сигнал/шум: > -116 дБ A-взвешенное
КНИ+шум: < 0.00055% при 20 Гц – 20 кГц (2 В RMS)
Частотный диапазон: 20 Гц – 20 кГц ± 0.1 (-3 дБ при 85 кГц)
Выходное сопротивление: < 6 Ом
Выходная мощность: 1600 мВт при 33 Ом, 290 мВт при 300 Ом, 150 мВт при 600 Ом, 1% THD
Усиление: +18 дБ – +28 дБ

Сеть:
Кабельная: 10, 100, 1000 Мбит/с
Беспроводная: 2.4 ГГц / 5 ГГц

USB
Порт USB-C
Воспроизведение с USB-накопителей FAT, FAT32, exFAT, NTFS

Триггер
Триггерный вход: 6 – 12 В постоянного тока, < 10 мА
Триггерный выход: 12 В постоянного тока, 50 мА максимально

MA player
Управляющее приложение
MA Remote App

Локальное воспроизведение
Format Supported: MP3 , WMA , WAV , AIF, AIFC, AIFF, AAC, FLAC, OGG, APE, ALAC, M4A, DSF, DFF, CUE
Битрейт PCM:
PCM 16 – 24 бит / 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц, 352.8 кГц, 384 кГц, 705.6 кГц, 768 кГц
MQA 16 – 24 бит / 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц, 352.8 кГц, 384 кГц
Битрейт DSD:
DSD 2.8 МГц, 5.6 МГц, 11.2 МГц, 22.4 МГц

Roon Ready
Битрейт PCM:
PCM 16 – 24 бит / 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц, 352.8 кГц, 384 кГц, 705.6 кГц, 768 кГц
MQA 16 – 24 бит / 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц, 352.8 кГц, 384 кГц
Битрейт DSD:
DSD 2.8 МГц, 5.6 МГц, 11.2 МГц, 22.4 МГц

AirPlay 2, DLNA/UPnP, TIDAL Connect, Spotify Connect, vTuner

Питание
Напряжение: 220 – 240 В, 50/60 Гц
Потребление в режиме ожидания: < 5 Вт
Максимальная потребляемая мощность: < 50 Вт
